ADataMatrix10 x 10é o menor símbolo da ECC 200 DataMatrix, composto por uma grade de 10 x 10 usada para codificar quantidades muito pequenas de dados.
Devido à sua pegada mínima - muitas vezes em torno de 1 mm - a DataMatrix10 x 10é amplamente utilizado em indústrias como aeroespacial, eletrônica e dispositivos médicos, onde o espaço de marcação é extremamente limitado.
No entanto, este tamanho compacto vem com restrições estritas. Uma DataMatrix10 x 10pode armazenar apenas alguns caracteres e requer controle preciso sobre as condições de marcação e digitalização.
Este guia explica seu tamanho, limites de capacidade e quando é a escolha certa em aplicações do mundo real.
O que é uma DataMatrix 10 x 10? (Definição e significado prático)
Uma DataMatrix10 x 10é um código de barras 2D composto por10 linhas x 10 colunas (100 módulos)conforme a norma ECC 200.
Embora consista em 100 módulos, uma parte significativa desse espaço é reservada para padrões estruturais e correção de erros. Isso deixa apenas uma área mínima para os dados reais, o que fundamentalmente define como o símbolo é usado na prática.
Em outras palavras, o10 x 10O formato não existe para flexibilidade, mas pararestrições de espaço extremas.
Limites de capacidade DataMatrix 10 x 10 (o que você pode realmente codificar)
A única restrição mais importante é a capacidade de dados – e é aqui que muitas implementações falham.
Embora o símbolo contém 100 módulos, apenas uma pequena porção está disponível para dados reais. O resto é reservado para:
• Finder padrão (borda em forma de L)
• Padrão de temporização
Correção de erros (Reed-Solomon, aproximadamente 25%)
Como resultado, a carga útil é extremamente limitada.
Limites de capacidade prática:
De acordo com a especificação ECC 200, a capacidade máxima de um10 x 10DataMatrix é:
•Número: 6 dígitos
•Alfanumérico: 3 caracteres
•Binário: 1 byte
Principais insights:
A10 x 10A DataMatrix não é "pequena, mas flexível".estritamente limitadoMesmo um único caractere extra forçará o símbolo a expandir.
Por exemplo, tentar codificar “1234567” gerará automaticamente um12 x 12 símbolonão10 x 10.
Tamanho físico da DataMatrix 10 x 10 (tamanho do módulo e zona silenciosa)
Uma vez que os dados são definidos, a próxima restrição é o tamanho físico.
As dimensões finais dependem daDimensão X (tamanho do módulo). Em sistemas de marcação de alta precisão, isso pode ser tão baixo quanto 0,1 mm.
Dimensões físicas típicas:
•Tamanho da matriz:determinado pelo tamanho do módulo (dimensão X), não fixo
•Zona tranquila:pelo menos 1 largura do módulo de cada lado
•Espaço total necessário:depende do tamanho do módulo e inclui a zona silenciosa
Por exemplo, com um tamanho de módulo de 0,25 mm, um10 x 10A DataMatrix seria de aproximadamente 2,5 mm x 2,5 mm (excluindo a zona silenciosa) e maior quando a zona silenciosa estiver incluída.
Muitas falhas de marcação não são causadas por erros de codificação, mas por zona silenciosa insuficiente ou contraste ruim ao redor do símbolo.
Comparação do Tamanho DataMatrix (10 x 10 vs Símbolos Maiores)
Para decidir se10 x 10é apropriado, ajuda a compará-lo com as próximas camadas de tamanho.
Tamanho | Máximo Número | Máximo alfanumérico | Caso de uso típico |
10 x 10 | 6 dígitos | 3 caracteres | Microcomponentes, implantes |
12 x 12 | 10 dígitos | 6 caracteres | Eletrônica pequena |
14 x 14 | 16 dígitos | 10 caracteres | Embalagem farmacêutica |
16 x 16 | 24 dígitos | 16 caracteres | Peças automotivas |
Regra prática:Se seus dados são mesmo ligeiramente complexos, 10 x 10 geralmente não é a escolha certa.
Quando usar DataMatrix 10 x 10 (aplicações industriais reais)
Devido às suas limitações, este símbolo só é usado em cenários muito específicos.
1. PCB e Micro-eletrônica
Na fabricação de PCB, o espaço de marcação disponível é extremamente limitado.Para se encaixar dentro de um10 x 10símbolo, os fabricantes muitas vezescomprimir formatos de dados (por exemplo, codificação base-36).
2. Instrumentos e Implantes Médicos
As ferramentas cirúrgicas devem sobreviver a ciclos repetidos de esterilização.Os rótulos se degradam rapidamente, por isso é necessária uma marcação permanente.
A10 x 10DataMatrix permite rastreabilidadesem afetar a usabilidade ou a integridade estrutural.
3. Componentes aeroespaciais e de precisão
No setor aeroespacial, mesmo peças pequenas devem ser rastreáveis.No entanto, a marcação não deve enfraquecer o componente.
Isso cria um caso de uso perfeito para símbolos ultra-pequenos.
Marcação Direta de Peças (DPM): Por que 10 x 10 é usado
Na maioria dos casos do mundo real, DataMatrix10 x 10é usado emMarcação direta de peças (DPM).
Em vez de imprimir etiquetas, o código é aplicado diretamente usando:

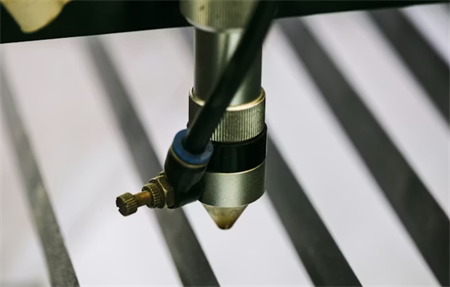

• Marcação a laser
• Peinamento de pontos
• Gravação química
A vantagem é a durabilidade.O trade-off é queA legibilidade torna-se muito mais difícil de controlar.
Desafios de legibilidade (e como resolvê-los)
Nessa escala, gerar o código não é a parte difícil.A leitura é confiável.
Problemas comuns incluem:
• Reflexão em superfícies metálicas
• Baixo contraste após a marcação
• Definição de módulo insuficiente
Soluções da indústria:
• Sistemas de visão industrial (não scanners de consumo)
•DIluminação para reduzir os reflexos
• Parâmetros laser otimizados para alto contraste
Estes são normalmente validados de acordo com os padrões de qualidade ISO DPM.
Como gerar uma DataMatrix 10 x 10 corretamente
Para gerar com sucesso uma10 x 10símbolo:
1.Mantenha os dados extremamente curtos (6 dígitos ou menos recomendados)
2.Use software de codificação compatível com a ECC 200
3.Validar o tamanho do símbolo antes de marcar
4.Legibilidade do ensaio em condições reais

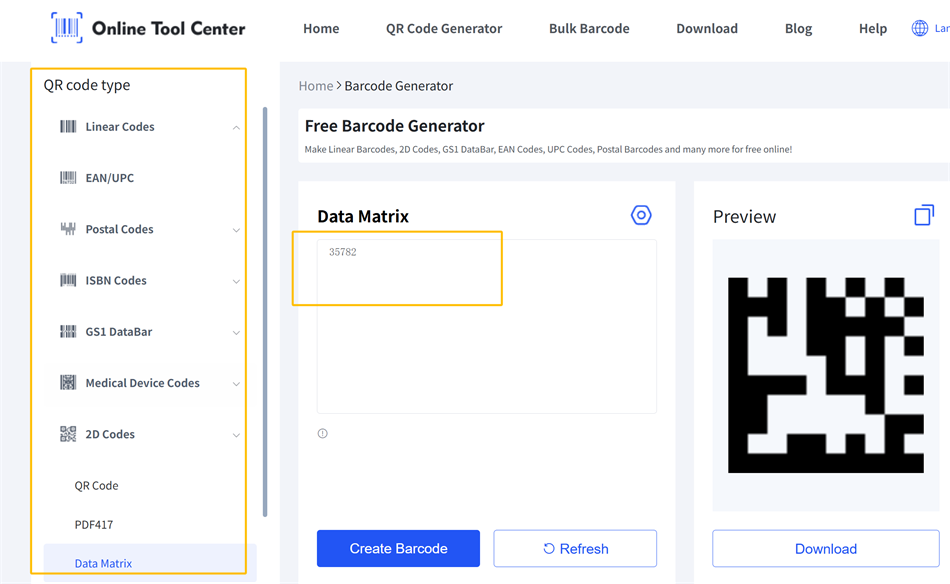

Na prática, existem muitosgeradores de códigos de barras 2D online gratuitosque pode criar rapidamente uma DataMatrix 10 x 10. O processo é geralmente simples – basta inserir seus dados e a ferramenta gerará o símbolo automaticamente.
Regra-chave:Se os seus dados não se encaixarem naturalmente dentro do limite, não os forçar - use um símbolo maior em vez disso.
Conclusão: Quando 10 x 10 é a escolha certa
O DataMatrix10 x 10não é um código de barras de uso geral, mas uma solução para restrições de espaço extremas.
Usado corretamente, permite a rastreabilidade dos componentes mais pequenos. Usado incorretamente, muitas vezes resulta em códigos ilegíveis.
Em última análise, o sucesso depende menos da geração do símbolo e mais da concepção de todo o processo de marcação e digitalização em torno de suas limitações.
Perguntas frequentes sobre DataMatrix 10 x 10
Q1: Qual é o menor tamanho da DataMatrix?
O menor tamanho comumente usado da ECC 200 DataMatrix é10 x 10.
Q2: Quantos dados pode um10 x 10Loja DataMatrix?
Até 6 dígitos numéricos ou 3 caracteres alfanuméricos.
Q3: Os smartphones podem digitalizar10 x 10códigos?
Alguns smartphones podem digitalizar códigos DataMatrix, mas para10 x 10símbolos - especialmente em condições de DPM ou baixo contraste - a confiabilidade da varredura é muitas vezes limitada.
